کابل شبکه چیست؟ بررسی Cat5e ،Cat6 ،Cat6A و Cat8 + طول استاندارد

اگر قصد کابل ‌کشی شبکه برای یک ساختمان، شرکت، اتاق سرور، دوربین مداربسته یا تجهیزات تحت شبکه را دارید، یکی از اولین سؤالات این است که کابل شبکه تا چند متر جواب می‌دهد؟

پاسخ کوتاه این است: حداکثر طول استاندارد Channel در بسیاری از لینک‌های مسی Ethernet برابر با ۱۰۰ متر است. اما این عدد به معنی آن نیست که می‌توان دقیقاً ۱۰۰ متر کابل افقی داخل دیوار کشید و سپس چند متر کابل دیگر هم به آن اضافه کرد.

در کابل‌کشی استاندارد، این ۱۰۰ متر معمولاً از حداکثر ۹۰ متر Permanent Link و مجموعاً ۱۰ متر Patch Cord و کابل‌های اتصال تشکیل می‌شود.

از طرف دیگر، سرعت مورد انتظار نیز اهمیت دارد. برای مثال، Cat6 می‌تواند برای Gigabit Ethernet در محدوده ۱۰۰ متر استفاده شود، اما برای Gbps 10 فاصله معمولاً به حدود ۵۵ متر محدود می‌شود؛ در حالی که Cat6A برای 10 Gbps در Channel کامل ۱۰۰ متری طراحی شده است.

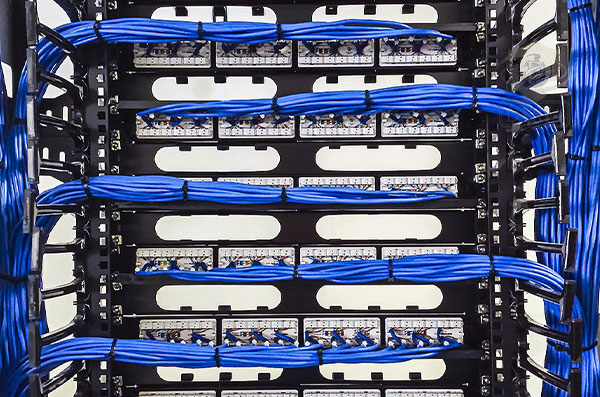

حداکثر طول کابل شبکه چقدر است؟

در یک شبکه Ethernet مبتنی بر کابل مسی زوج‌ به‌ هم‌ تابیده، عدد رایج برای حداکثر طول استاندارد Channel برابر با ۱۰۰ متر است.

این عدد در استانداردهای کابل‌کشی ساخت‌یافته با در نظر گرفتن یک مسیر کامل بین تجهیزات شبکه تعریف می‌شود. در یک ساختار معمول، مسیر کابل کشی به شرح زیر است:

حداکثر ۹۰ متر کابل‌کشی ثابت
Patch Cord های دو طرف مسیر
اتصالات و تجهیزات مربوط به Channel
مجموع طول Channel تا ۱۰۰ متر

توجه داشته باشید که اگر کابل ‌کشی ثابت شما ۹۰ متر باشد، نمی‌توان بدون محاسبه طول کابل‌ های اتصال، چندین متر کابل دیگر به دو سر آن اضافه کرد و همچنان همان حاشیه عملکرد استاندارد را در نظر گرفت.

چرا عدد ۱۰۰ متر مهم است؟

محدودیت طول کابل شبکه فقط یک عدد قراردادی نیست. با افزایش طول کابل مسی، شرایط انتقال سیگنال سخت ‌تر می‌شود و پارامترهایی مانند Insertion Loss، تداخل بین زوج‌ها و افت کیفیت سیگنال اهمیت بیشتری پیدا می‌کنند. منابع تخصصی کابل ‌کشی نیز محدودیت ۱۰۰ متر را به ویژگی‌های الکتریکی کابل زوج‌ به ‌هم‌ تابیده و بودجه افت سیگنال مرتبط می‌دانند.

کابل شبکه بیشتر از ۱۰۰ متر چه مشکلی ایجاد می‌کند؟

یکی از اشتباهات رایج این است که تصور می‌کنیم اگر کابل از ۱۰۰ متر عبور کند، شبکه بلافاصله قطع می‌شود. در واقع ممکن است یک لینک ۱۱۰ یا ۱۲۰ متری همچنان برقرار باشد و حتی در نگاه اول به درستی کار کند؛ اما برقرار شدن Link به معنی استاندارد و پایدار بودن مسیر نیست.

در یک کابل‌کشی بیش از محدوده استاندارد ممکن است مشکلاتی مانند موارد زیر ایجاد شود:

افزایش خطاهای انتقال
Packet Loss
ارسال مجدد پکت ها
کاهش سرعت واقعی
قطع و وصل شدن ارتباط
افزایش ‌Jitter
ناپایداری دوربین‌های تحت شبکه
اختلال در VoIP
مشکلات انتقال اطلاعات در زمان افزایش ترافیک

به همین دلیل در پروژه‌های حرفه‌ای، صرفاً روشن شدن چراغ Link روی سوئیچ یا کارت شبکه برای تأیید کیفیت کابل کافی نیست.

برد اکسس پوینت ها چقدر است؟ کلیک کنید.

حداکثر طول کابل Cat5e چقدر است؟

کابل Cat5e یکی از رایج‌ترین گزینه‌ها برای شبکه‌های Gigabit Ethernet است. در یک Channel استاندارد، Cat5e می‌تواند برای ارتباط 1Gbps تا ۱۰۰ متر مورد استفاده قرار گیرد.

برای شبکه‌هایی که نیاز به Gigabit Ethernet دارند، Cat5e در بسیاری از پروژه‌ها برای مسیر مورد نظر کافی است؛ اما اگر زیرساخت جدیدی برای سازمان یا شبکه‌ای با نیاز به سرعت بالاتر طراحی می‌شود، انتخاب کابل باید بر اساس نیاز فعلی و آینده شبکه صورت بگیرد.

حداکثر طول کابل Cat6 چقدر است؟

حداکثر طول استاندارد Cat6 برای کاربردهای 1Gbps برابر با ۱۰۰ متر است. اما نکته مهم زمانی مشخص می‌شود که هدف، استفاده از 10Gbpsباشد.

Cat6 برای 10GBASE-T در شرایط استاندارد معمولاً تا حدود ۵۵ متر پشتیبانی می‌شود و شرایط نصب، تراکم کابل‌ها و Alien Crosstalk می‌تواند روی این فاصله تأثیر بگذارد. به همین دلیل نباید این تصور را داشت که چون Cat6 در ۱۰۰ متر می‌تواند Gigabit Ethernet را منتقل کند، پس Gbps10 را نیز در همان فاصله ارائه خواهد داد.

اگر هدف پروژه 10Gbps در فاصله نزدیک به ۱۰۰ متر است، Cat6A انتخاب مناسب ‌تری برای این سناریو محسوب می‌شود.

حداکثر طول کابل Cat6A چقدر است؟

کابل Cat6A برای پشتیبانی از انتقال داده با سرعت 10 Gbps در یک Channel کامل 100 متری طراحی شده است. این استاندارد با ارائه پهنای باند بالاتر نسبت به Cat6 و کنترل بهتر تداخلات بین زوج‌های کابل، از جمله Alien Crosstalk، عملکرد پایدارتری در لینک‌های 10GbE با طول بالا فراهم می‌کند.

به همین دلیل، اگر در زمان طراحی زیرساخت شبکه احتمال می‌دهید که در آینده به سرعت10 Gbps در فواصل نزدیک به 100 متر نیاز داشته باشید، استفاده از Cat6A می‌تواند انتخاب مناسب‌تری باشد. انتخاب این کابل از ابتدا، امکان ارتقای سرعت شبکه در آینده را بدون نیاز به اجرای مجدد کابل‌کشی فراهم می‌کند.

حداکثر طول کابل Cat7 چقدر است؟

Cat7 نیز در بسیاری از کاربردهای Ethernet تا ۱۰۰ متر استفاده می‌شود و برای شبکه‌های 10 Gbps مناسب است. با این حال توجه فرمایید، هنگام انتخاب Cat7 نباید فقط به عدد Category توجه کرد؛ نوع کابل، شیلد، کانکتورها و سازگاری تجهیزات نیز باید در انتخاب Cat7 لحاظ شود.

حداکثر طول کابل Cat8 چقدر است؟

کابل Cat8 برای ایجاد لینک‌های شبکه با سرعت بسیار بالا در فواصل کوتاه طراحی شده است و نباید آن را صرفاً نسخه‌ای با ظرفیت بالاتر یا طول بیشتر از Cat6A در نظر گرفت.

در استاندارد Category 8، طول کانال برای کاربردهای تعریف‌شده معمولاً به حدود ۳۰ متر محدود می‌شود. به همین دلیل، Cat8 بیشتر در محیط‌هایی مانند دیتاسنترها، ارتباطات بین سرورها و سوئیچ‌ها و لینک‌های کوتاه با پهنای باند بالا کاربرد دارد؛ جایی که سرعت انتقال داده اهمیت بیشتری از پوشش مسافت‌های طولانی دارد.

آیا طول کابل شبکه روی سرعت اینترنت تأثیر می‌گذارد؟

طول کابل شبکه مستقیماً به معنی «کم شدن سرعت اینترنت» نیست. اگر یک کابل استاندارد در محدوده مجاز خود استفاده شود، طول آن به ‌تنهایی نباید باعث شود که سرعت ااینترنت از ۱۰۰ مگابیت به ۵۰ مگابیت تبدیل شود. اما باید بدانید که مشکل زمانی ایجاد می‌شود که مسیر از مشخصات مورد نیاز لینک خارج شود یا کیفیت کابل و نصب مناسب نباشد.

در این حالت ممکن است تجهیزات شبکه برای حفظ ارتباط، سرعت پایین‌تری را Negotiation کنند یا خطاهای انتقال افزایش پیدا کند. بنابراین باید بین سرعت سرویس اینترنت و سرعت Link شبکه محلی تفاوت قائل شد.

آموزش شبکه کردن دو یا چند کامپیوتر …. کلیک کنید.

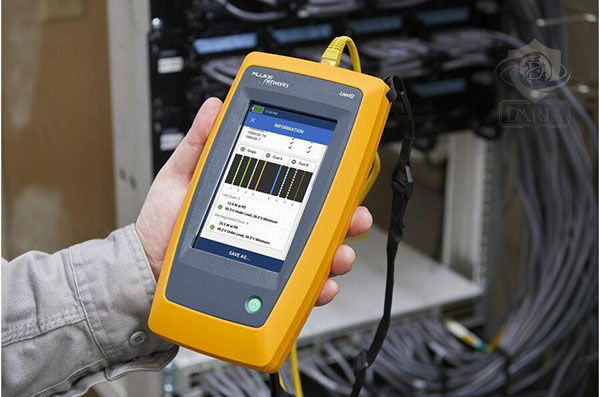

آیا کابل ۱۰۰ متری باعث افزایش Ping می‌شود؟

طول کابل شبکه به ‌تنهایی تأثیر قابل ‌توجهی بر Ping ندارد. حتی در یک لینک کابلی 100 متری، تأخیر ناشی از مسافت انتقال سیگنال بسیار ناچیز است و در شبکه‌های معمول، افزایش Latency معمولاً به دلیل طول کابل اتفاق نمی‌افتد.

اگر در یک شبکه کابلی با Lag، Jitter، Packet Loss یا قطع و وصل شدن ارتباط مواجه هستید، بهتر است علاوه بر طول کابل، عوامل زیر نیز بررسی شوند:

کیفیت و استاندارد کابل
نوع و Category کابل
کیفیت کانکتورها و کیستون‌ها
نحوه سوکت‌ زنی و ‌Termination
خطاهای Interface و‌ CRC
عملکرد سوئیچ، روتر و سایر تجهیزات شبکه
Packet Loss
تداخلات الکترومغناطیسی ‌(EMI)
طول واقعی Channel و رعایت محدوده استاندارد

در لینک‌هایی که طول آن‌ها از محدوده استاندارد فراتر می‌رود، معمولاً مسئله اصلی افت کیفیت سیگنال، افزایش خطاهای انتقال و ناپایداری لینک است، نه صرفاً افزایش زمان انتشار سیگنال. بنابراین هنگام عیب‌یابی مشکلات شبکه، بررسی کیفیت فیزیکی لینک و تجهیزات مرتبط اهمیت بیشتری از طول کابل دارد.

حداکثر طول کابل شبکه برای دوربین مداربسته چقدر است؟

برای دوربین‌های IP نیز محدودیت رایج Ethernet مسی همان ۱۰۰ متر Channel است. اگر دوربین با PoE تغذیه شود، مسئله فقط انتقال داده نیست؛ افت ولتاژ و شرایط توان ‌رسانی نیز باید بررسی شود.

به همین دلیل در پروژه‌های دوربین مداربسته، طول مسیر، نوع کابل، توان مورد نیاز دوربین و استاندارد PoE باید هم‌زمان بررسی شوند. برای مسیرهای بیشتر از ۱۰۰ متر می‌توان بر اساس طراحی شبکه از گزینه‌هایی مانند PoE Extender، سوئیچ میانی یا فیبر نوری استفاده کرد.

جنس رسانای کابل شبکه؟

جنس رسانای داخلی کابل شبکه یکی از عوامل مهم در کیفیت انتقال داده، مقاومت الکتریکی و عملکرد کابل است. در بازار، علاوه بر کابل‌های ساخته ‌شده از مس خالص، محصولاتی با عنوان CCA (Copper Clad Aluminum) نیز عرضه می‌شوند که در آن‌ها هسته آلومینیومی با لایه‌ای از مس پوشانده شده است.

کابل‌های تمام‌ مس یا Pure Copper رسانایی الکتریکی بهتری دارند و در مسیرهای طولانی، انتقال پایدار‌تری ارائه می‌دهند. این موضوع در شبکه‌هایی که از PoE برای تأمین برق تجهیزات استفاده می‌کنند اهمیت بیشتری پیدا می‌کند؛ زیرا مقاومت بیشتر رسانای آلومینیومی می‌تواند باعث افزایش افت ولتاژ و تولید حرارت شود.

به همین دلیل، هنگام خرید کابل شبکه نباید تنها به Category درج ‌شده روی روکش کابل مانند Cat6 یا Cat6A توجه کرد. بررسی جنس رسانا، استانداردهای کابل، مشخصات فنی و کاربرد موردنظر، به‌ویژه در پروژه‌های سازمانی و زیرساخت‌های PoE، اهمیت زیادی دارد.

برای اجرای یک شبکه پایدار، انتخاب کابل تمام‌ مس با مشخصات فنی معتبر می‌تواند از بروز مشکلاتی مانند افت عملکرد لینک، افزایش حرارت و ناپایداری در مسیرهای طولانی جلوگیری کند.

اگر فاصله بیشتر از ۱۰۰ متر باشد چه کنیم؟

اگر فاصله بین دو نقطه در یک شبکه بیش از ۱۰۰ متر باشد، نمی‌توان با اضافه کردن کابل مسی و ایجاد یک Segment طولانی تر، یک لینک استاندارد Ethernet ایجاد کرد. در چنین شرایطی باید از تجهیزات یا بستر انتقال مناسب برای افزایش مسافت شبکه استفاده شود.

برای مثال، اگر فاصله یک سوئیچ شبکه تا دوربین یا Access Point حدود ۱۵۰ متر باشد، نمی‌توان کل مسیر را با یک کابل مسی ۱۵۰ متری به ‌صورت مستقیم اجرا کرد. در این شرایط می‌توان در نقطه‌ای مناسب از مسیر یک سوئیچ یا تجهیز توسعه ‌دهنده قرار داد تا طول هر بخش از لینک در محدوده استاندارد قرار بگیرد.

به‌عنوان مثال:

سوئیچ اصلی ← ۷۰ متر کابل شبکه ← سوئیچ میانی ← ۸۰ متر کابل شبکه ← Access Point

در این معماری، مسیر ۱۵۰ متری به دو Segment مجزا تقسیم شده و هر بخش به‌ صورت مستقل در محدوده مجاز کابل ‌کشی قرار می‌گیرد.

آیا می‌توان با Coupler طول کابل شبکه را بیشتر کرد؟

Coupler سیگنال را تقویت نمی‌کند. بنابراین اگر یک کابل ۹۰ متری را با Coupler به یک کابل ۳۰ متری متصل کنید، صرفاً دو کابل را به یکدیگر متصل کرده‌اید و مشکل محدودیت طول Segment حل نشده است.

علاوه بر این، هر اتصال اضافی می‌تواند یک نقطه بالقوه برای ایجاد مشکل در لینک باشد. اگر فاصله واقعاً بیشتر از محدوده استاندارد است، استفاده از دستگاه و یا تجهیز فعال یا تغییر رسانه انتقال به فیبر راهکار اصولی ‌تری است.

حداکثر طول کابل شبکه چند متر است؟

اگر بخواهیم پاسخ را در یک جمله بیان کنیم، حداکثر طول استاندارد Channel در بسیاری از لینک‌های Ethernet مسی ۱۰۰ متر است. اما این ۱۰۰ متر را نباید با ۱۰۰ متر کابل افقی اشتباه گرفت. در یک طراحی متداول، حداکثر ۹۰ متر برای Permanent Link در نظر گرفته می‌شود و باقی مسیر به کابل‌های اتصال اختصاص پیدا می‌کند.

برای 1Gbps ،Cat5e و Cat6 می‌توانند در Channel استاندارد ۱۰۰ متری استفاده شوند. برای 10Gbps در ۱۰۰ متر، Cat6A گزینه‌ای است که برای این کاربرد طراحی شده است؛ Cat6 برای 10Gbps معمولاً تا حدود ۵۵ متر مطرح می‌شود.

اگر فاصله بیشتر از ۱۰۰ متر است، راهکار درست این نیست که فقط کابل بیشتری به مسیر اضافه کنیم. بسته به پروژه می‌توان از سوئیچ میانی، Ethernet Extender ،PoE Extender یا فیبر نوری استفاده کرد.

در پروژه‌های سازمانی، علاوه بر متراژ، نوع کابل، کیفیت هادی، Category، سرعت مورد نیاز، PoE، تعداد اتصالات و شرایط محیطی نیز باید در طراحی شبکه در نظر گرفته شوند.

خدمات کابل‌ کشی شبکه

انتخاب کابل مناسب تنها بخشی از اجرای یک زیرساخت شبکه استاندارد است و نحوه طراحی مسیر، انتخاب تجهیزات، رعایت طول مجاز لینک، اجرای صحیح اتصالات و تست نهایی کابل‌کشی نیز اهمیت دارد. شرکت داریا می‌ تواند در زمینه طراحی و اجرای زیرساخت شبکه، انتخاب کابل متناسب با نیاز پروژه و بررسی تجهیزات موردنیاز به سازمان‌ها و شرکت‌ها کمک کند. برای دریافت مشاوره درباره کابل‌کشی شبکه و تجهیزات زیرساختی می‌توانید با کارشناسان شرکت داریا به شماره 0416224 تماس بگیرید.

سوالات متداول درباره حداکثر طول کابل شبکه

حداکثر طول کابل شبکه چند متر است؟

حداکثر طول متداول یک Channel مسی Ethernet در بسیاری از کاربردهای استاندارد ۱۰۰ متر است.

کابل شبکه ۱۵۰ متری جواب می‌دهد؟

ممکن است در بعضی شرایط لینک برقرار شود، اما این موضوع به معنی قرار داشتن مسیر در محدوده استاندارد نیست. برای مسافت بیشتر از ۱۰۰ متر بهتر است از راهکار مناسب افزایش برد استفاده شود.

کابل Cat6 چند متر است؟

Cat6 برای Gigabit Ethernet در Channel استاندارد تا ۱۰۰ متر کاربرد دارد. برای 10 Gbps ، فاصله معمولاً حدود ۵۵ متر است.

کابل Cat6A تا چند متر جواب می‌دهد؟

Cat6A برای 10 Gbps در Channel کامل ۱۰۰ متری طراحی شده است.

برای کابل شبکه بیشتر از ۱۰۰ متر چه کنیم؟

می‌توان از سوئیچ میانی، Ethernet Extender، PoE Extender یا در فواصل طولانی‌ تر از فیبر نوری استفاده کرد.

آیا کابل شبکه بلند باعث افت سرعت می‌شود؟

در محدوده استاندارد، صرفاً بلندتر بودن کابل به معنی افت سرعت نیست؛ اما عبور از محدوده طراحی یا استفاده از کابل و اتصالات نامناسب می‌تواند باعث افزایش خطا و کاهش پایداری لینک شود.

بهترین کابل شبکه برای فاصله ۱۰۰ متر چیست؟

انتخاب به سرعت مورد نیاز بستگی دارد. برای 1 Gbps ، Cat5e یا Cat6 می‌تواند مناسب باشد و برای 10 Gbps در ۱۰۰ متر، Cat6A گزینه‌ای متناسب با این نیاز است.
